Параметрический генератор G-code для токарных станков с ЧПУ

Turn G-code работает в режиме диалогового программирования, как ShopTurn или Mazatrol на промышленных стойках. Задаёте параметры операции в форме — получаете готовую управляющую программу в ISO G-коде, проверенную в живом 2D-симуляторе, для 12 типовых токарных циклов. Это стандартный язык, понятный большинству ЧПУ-станков.

Для LinuxCNC · grblHAL · PathPilot · Fanuc (System B/C) · Syntec · Siemens ISO · Mitsubishi как настроить ↓

Скачать триал (15 дней бесплатно)Смотреть тарифы

Или сначала попробуйте цикл точения прямо в браузере: онлайн-генератор G-кода →

Turn G-code за 3 минуты

Главное окно и все 12 токарных циклов: заполняете форму, смотрите траекторию в симуляторе, получаете готовый G-код.

Это видео на YouTube →

Для небольших мастерских

Не для заводов с CAM-системами — для операторов и наладчиков частных станков, учебных и хобби-станков на LinuxCNC, которым нужна простая и быстрая генерация программ.

Диалог вместо ручного G-кода

Диаметры, длины, подачи, обороты — вводите параметры операции в понятной форме, программа сама считает проходы и формирует управляющую программу. Что такое диалоговое программирование →

Живой 2D-симулятор

Траектория резца показывается до генерации файла — ошибку видно на экране, а не на заготовке.

Не только LinuxCNC

Программа выдаёт базовый ISO G-код без постоянных циклов стойки, а всё, чем стойки отличаются, переключается в верхней панели — сразу для всех 12 циклов.

Работает

✓ LinuxCNCродная стойка, ничего настраивать не нужно
✓ Tormach PathPilotрежим G7/G8 под станок
✓ grblHAL (токарный режим)G7/G8, резьба G33 K
✓ Fanuc System B / CX в диаметре без вывода G7/G8, резьба G33 или G32 с буквой F
✓ Syntec, Siemens (ISO), Mitsubishiв системе кодов B/C — как Fanuc B/C

Что настраивается под стойку

G7/G8 — X в диаметре или в радиусе
G32/G33 и буква шага резьбы I, K или F
M-коды СОЖ — любые свои вместо M8/M9
Номер инструмента, комментарии, M30 в конце — выводить или нет

✗ Не подходит

Fanuc System A, Haas, GSK, KND: там G90 и G94 — это циклы, а подача читается в мм/об. Такой код на этих стойках опасен.

Подробно: какие стойки поддерживаются и как проверить свою →

Внешний вид программы

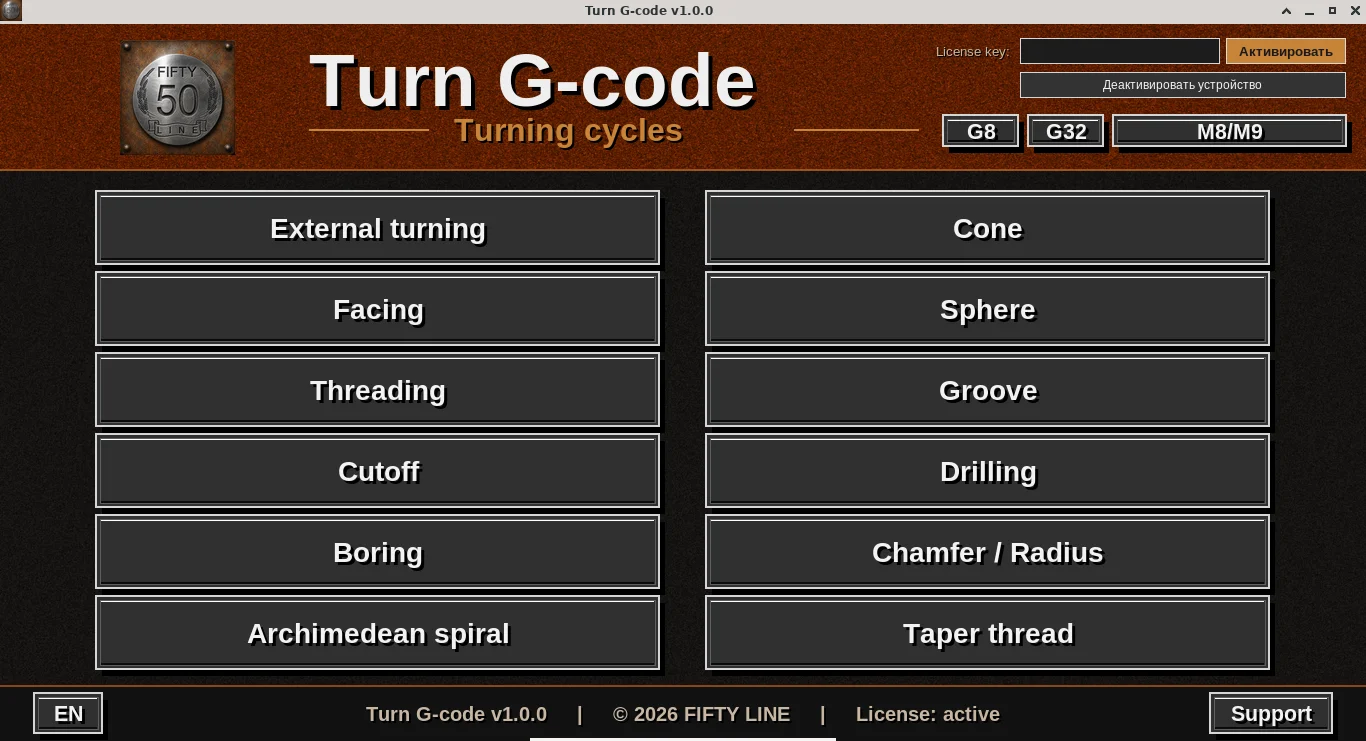

Главное окно — это стартовая точка: выбираете нужный цикл обработки, программа открывает для него форму с параметрами.

12 кнопок циклов (External turning, Facing, Threading и другие) — каждая открывает свою форму параметров. Что делает каждый цикл — на странице «Возможности».
G8, G32, M8/M9 — глобальные переключатели вверху: диаметральное/радиусное программирование оси X, синтаксис резьбового хода и M-коды СОЖ. Действуют сразу на все циклы, без захода в каждую форму отдельно.
License key — поле активации ключа (см. тарифы).
Нижняя строка — версия программы, статус лицензии, переключатель языка интерфейса (RU/EN) и кнопка «Support».

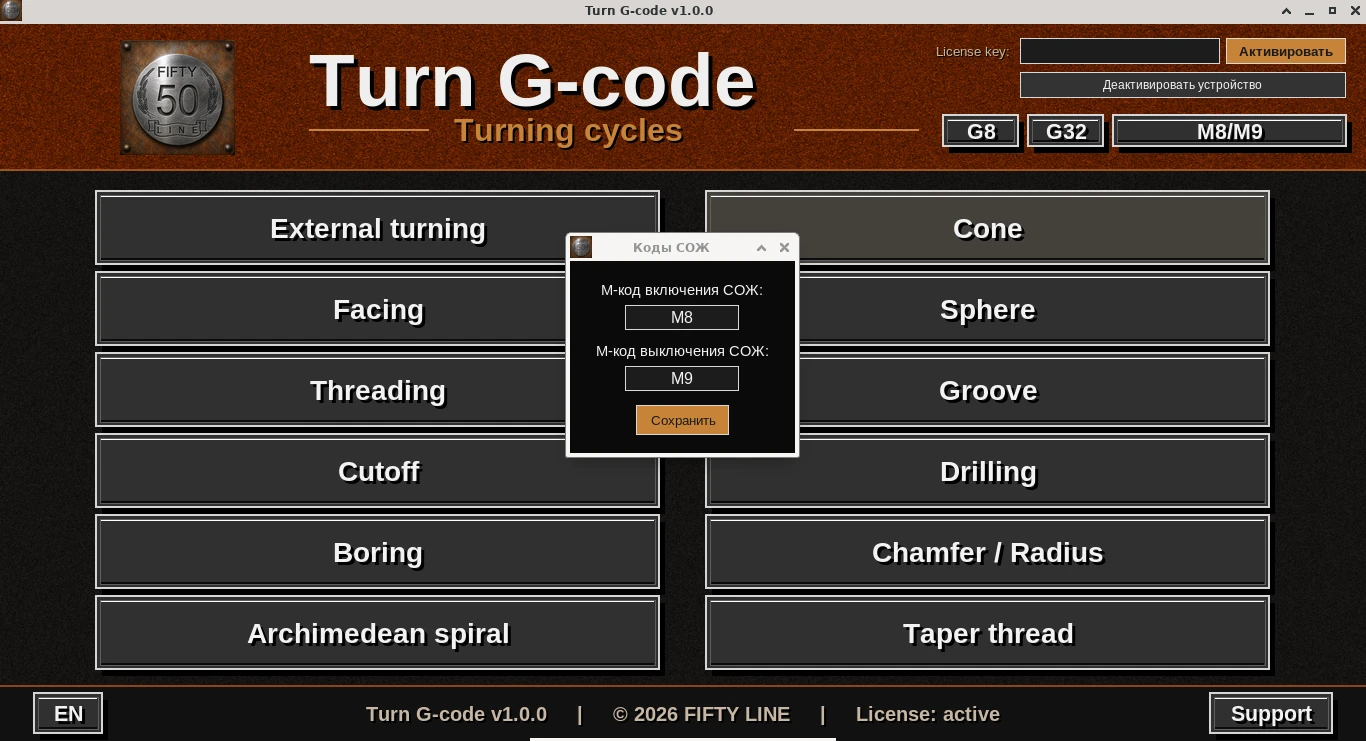

Окно «Коды СОЖ» — открывается кнопкой M8/M9 в верхней панели, той же, что видна на предыдущем скриншоте.
Свои M-коды СОЖ — M8/M9 задан по умолчанию, но здесь можно прописать любые другие M-коды включения и выключения СОЖ — под конкретную стойку и постпроцессор.

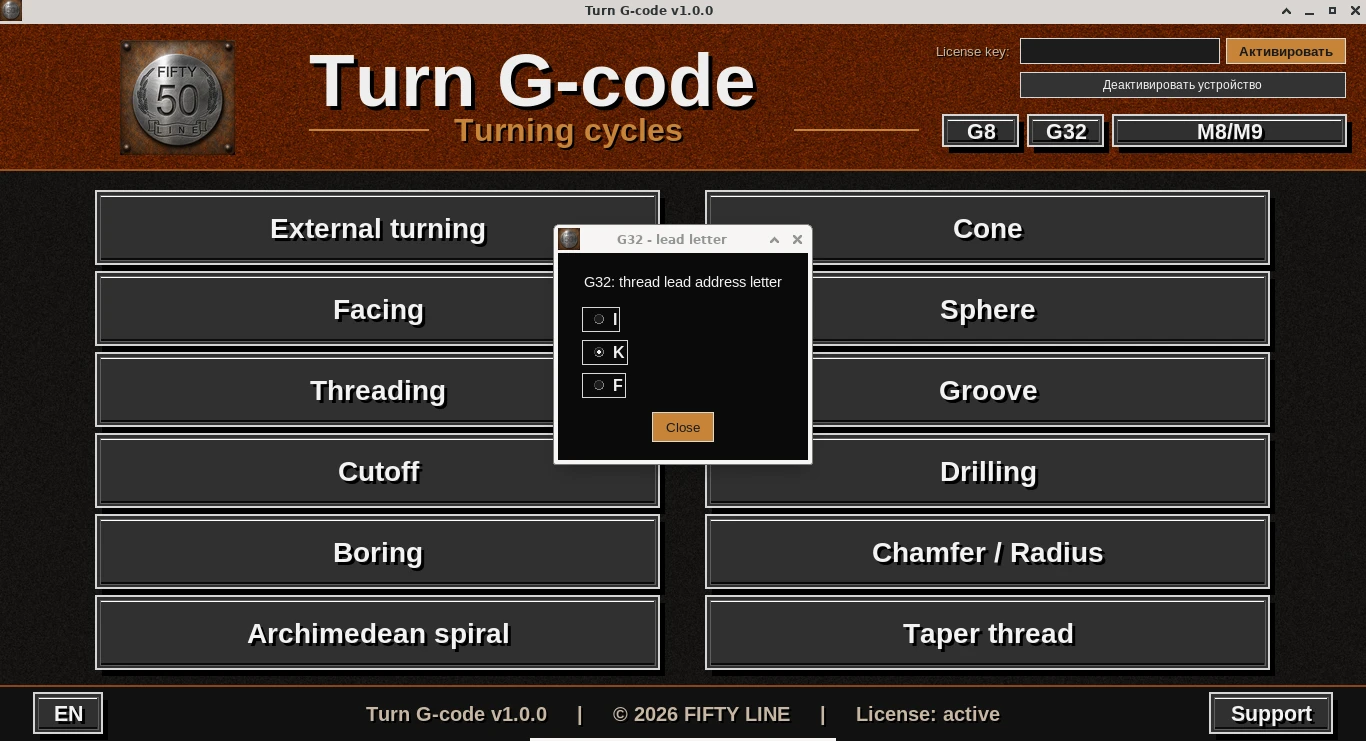

Окно «G32 – lead letter» — открывается двойным щелчком по кнопке G32 в верхней панели.
Буква адреса шага резьбы — выбор между I, K и F для синтаксиса резьбового хода G32/G33, под конкретную стойку ЧПУ.

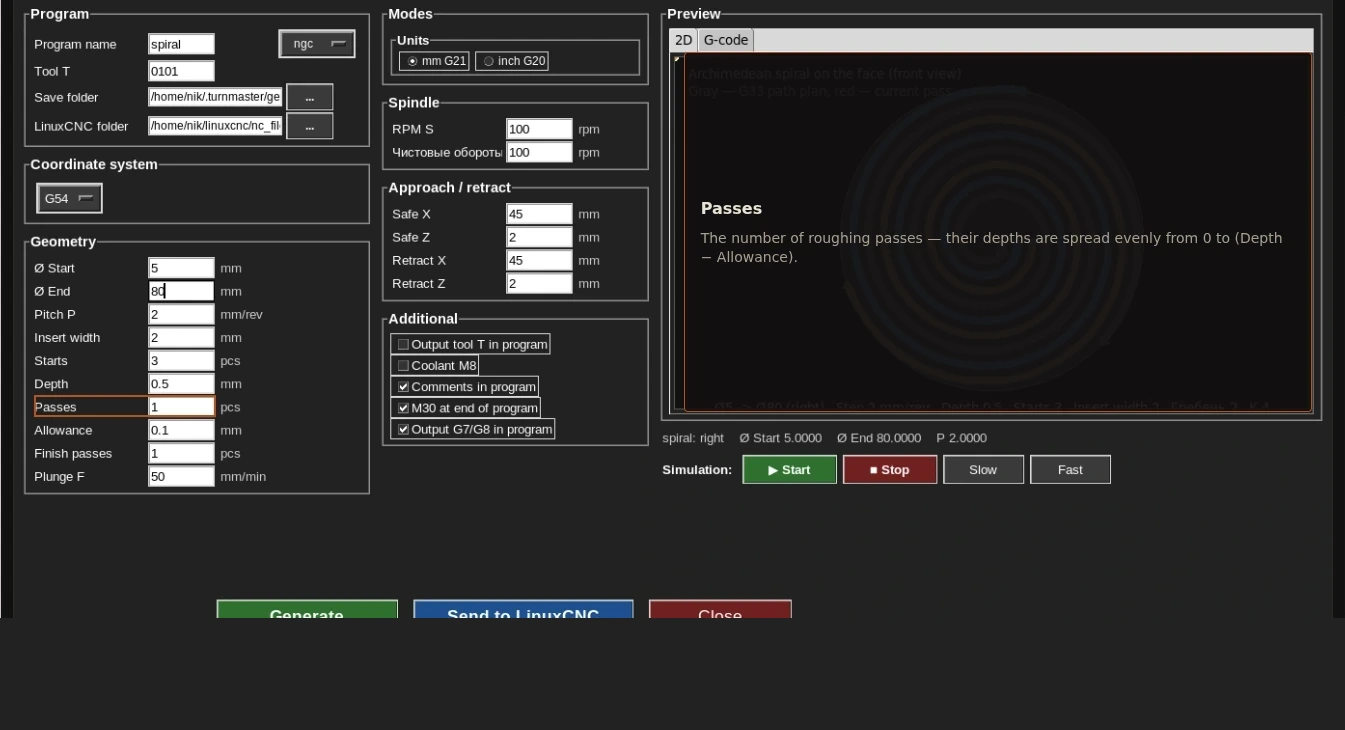

Интерактивная справка на сайте — на странице каждого из 12 циклов (раздел «Возможности») скриншот формы кликабельный.
Наведите и щёлкните любое поле, кнопку или флажок — справа появится подсказка, что оно делает. Так можно разобраться в цикле прямо в браузере, ещё до установки программы.
